ABS10桥堆封装参数-PDF规格书下载
2020-06-22
0

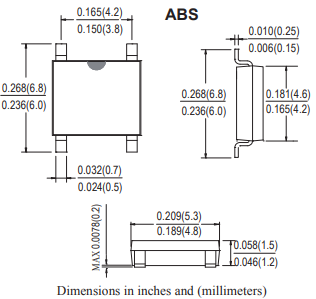

众所周知,ABS10为整流桥堆,其作用是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电,作用就是整流,具体参数,封装图请看下方。
ABS10规格书:点击下载
封装:SOP-4/ABS
高浪涌过载率:30A峰值
最大重复峰值反向电压:1000v
最大直流阻断电压:1000v
当电流=1.0A时,正向压降:0.95v
最大反向直流电流TA=25℃:10uA
每支腿额定直流阻断电压TA=125℃:150uA
工作温度和存储温度范围:-55 to +150℃

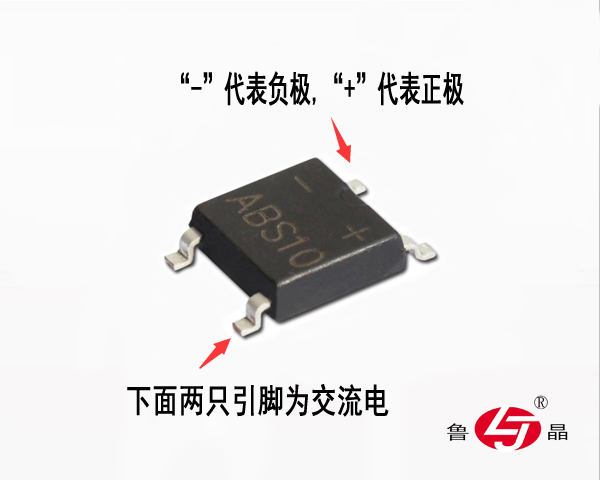

极性:“-”表示阴极端(看下图)
